環(huán)氧樹脂ab膠及其組分的輻射效應影響

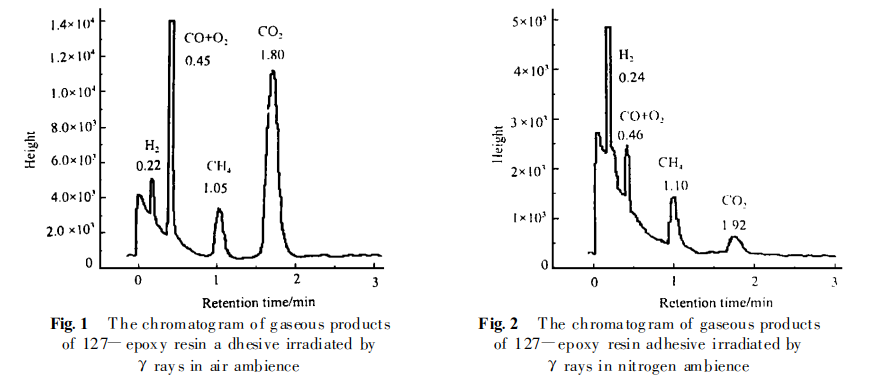

127 -環(huán)氧樹脂膠及其組分 E－44 環(huán)氧樹脂 、鄰苯二甲酸二丁酯和無水乙二胺γ輻射降解氣體產物的氣相色譜圖如圖1－6 所示 。圖1和圖2分別為 127 -環(huán)氧樹脂膠在空氣和N2氣氛條件下γ輻射降解氣體產物的氣相色譜圖 ;圖 3 -6 分別為空氣氣氛條件下 E -44 環(huán)氧樹脂 、鄰苯二甲酸二丁酯 、無水乙二胺和空白試樣 γ輻射降解氣體產物的氣相色譜圖 。 圖 1 -6的結果顯示 , 除無水乙二胺外 , 其它物質 γ輻射降解的主要氣體產物為H2 、CO2和CH4 。 從圖1 和圖 2 可以看出 , 即使是在 15 .5kGy 低劑量 , 127 -環(huán)氧樹脂膠的 γ輻射降解效應仍很嚴重 ,生成 H2 、CO2 和 CH4 等氣體產物的量十分顯著 。 圖 1 中 CO2 的峰高遠強于圖 2 中 CO2 的峰高 , 表明氣氛中的 O2 含量對 CO2 的生成起了十分重要的作用 , O2 在很大程度上直接參與生成CO2 的有關反應 。 但是 , 圖 1 中的 H2 峰則遠比圖 2 中的 H2 峰弱 , 表明 O2 對 H2 的生成有很強的抑制作用 。 另外，兩圖中 CH4 峰的強度相當 , 表明 CH4 的生成受氣氛條件的影響較弱.

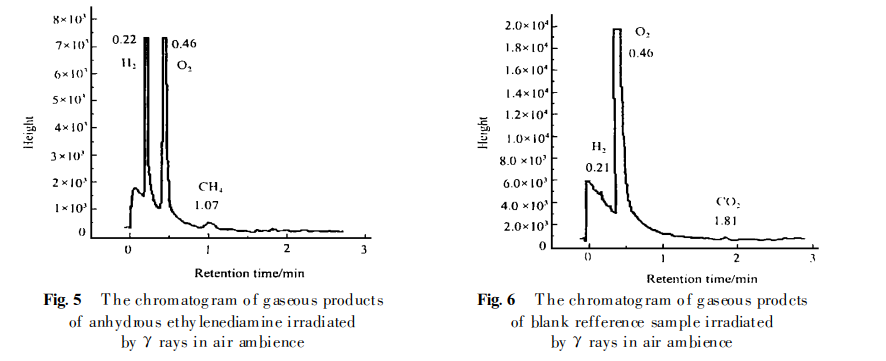

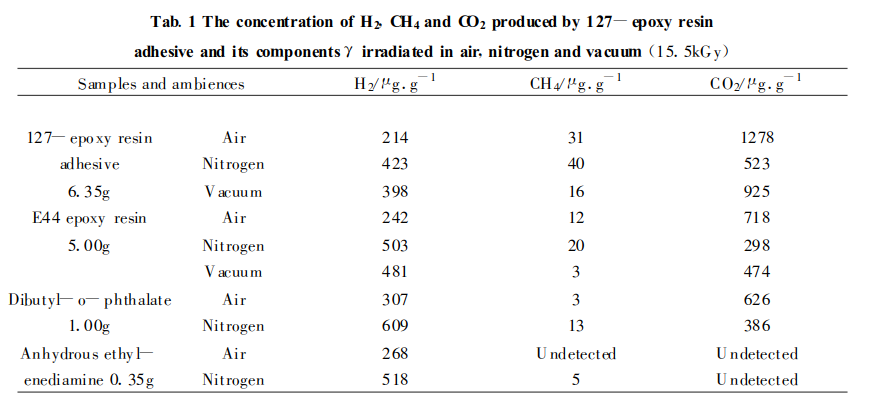

圖5中的 CO2峰很弱 , 低于圖６空白樣中的CO2峰 , 表明無水乙二 胺γ輻射降 解無CO2生成 , 此結 果在表1中得到了進一步證實 。 表1為127-環(huán)氧樹 脂膠及其組分γ輻射降解所 生成的 H2 、CH4 和 CO2等氣體產物的定量分析結果 。 表 1 中結果顯示 , 無水乙二胺 γ輻解 氣體產物中 未檢出 CO2 。 這一結果 表明 , CO2 的 生
成不僅與氣氛條件中O2含量有關 , 而且更 主要取決于樣品分子結構中是否有含氧基團存在 。
對表 1 的數(shù)據(jù)進行比較后發(fā)現(xiàn) , 對各樣品 γ輻解的同一種產物而言 , 氣氛條件對其生成量的影響規(guī)律是相同的 , 以濃度大小來比較 , H 2 :氮氣 >真空 >空氣 , CH4 :氮氣 >空氣 >真空 ,CO2 :空氣 >真空 >氮氣 。此外 , 表 1 的結果還顯示 , 相同條件下 , 作為固化態(tài)復合物的 127 -環(huán)氧樹脂膠 , 其 γ輻射降解所生成 H2 量小于按配方重量比制樣的其它組分 γ輻射降解所生成 H2 的量 , 但與 E -44環(huán)氧樹脂的輻解產物 H2 的量較接近 , 表明 127 -環(huán)氧樹脂膠的輻射效應主要取決于其分子結構本身 。
另一方面又發(fā)現(xiàn)，127 -環(huán)氧樹脂膠γ輻射降解生成的CH4和CO2的量 , 與相同條件下各配方組分γ輻射降解所生成的對應各產物的量之和接近 。 這一結果表明，與CH4和CO2生成相關的各基團的反應活性，在各組分反應制備127 -環(huán)氧樹脂膠前后并未發(fā)生大的變化 。從各樣品γ輻射降解生成同一產物之間量的關系，大體上可以判斷出3種配方組分對 127-環(huán)氧樹脂膠γ輻射降解效應貢獻的大小 。 結合前面產物 H2 的情況 , 整體而言 , 3 種配方組分對127 -環(huán)氧樹脂膠 γ輻射降解效應貢獻的大小順序為 :E -44 環(huán)氧樹脂 >鄰苯二甲酸二丁酯 >無水乙二胺 。
